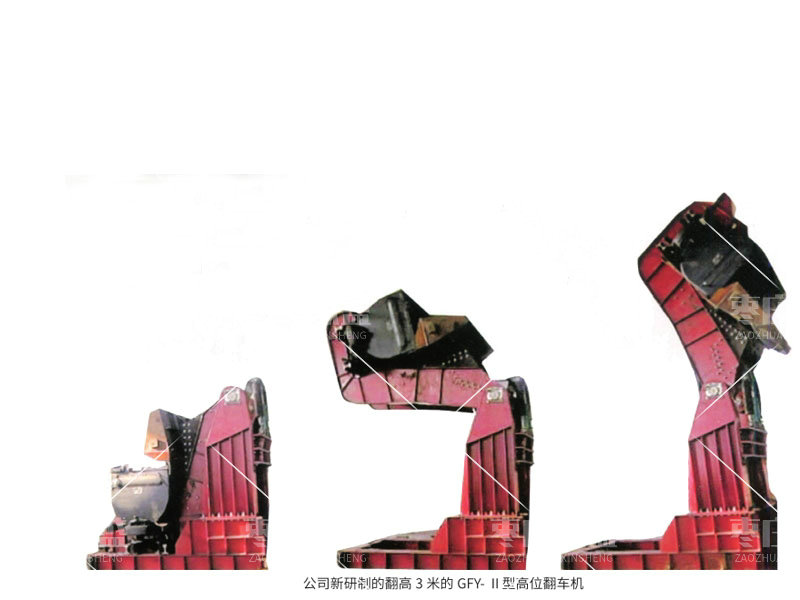

棗莊欣盛機電設備制造有限公司帶您了解高位翻車機的結構組成,希望可以更好的幫助大家了解這個產品。高位翻車機主要由機架部分、翻轉架、驅動機構三大核心部分構成,部分設計還包含阻車器、液壓系統、電控操作臺等輔助組件,以下是高位翻車機廠家整理的詳細介紹:
一、核心結構
機架部分:
機架是高位翻車機的支撐結構,通常采用高強度鋼材制造,以確保設備的穩定性和耐久性。
機架的設計需考慮設備的整體重量、翻轉時的動態載荷以及安裝場地的地質條件等因素。
翻轉架:
翻轉架是高位翻車機的關鍵部件,用于支撐和翻轉礦車。它通常由轉臂、平臺、靠車板等部分組成。
轉臂是翻轉架的主要承載部件,通過驅動機構實現繞臂軸的轉動,從而帶動礦車翻轉。
平臺為操作及設備安裝提供空間,確保翻轉過程中的穩定性和安全性。
靠車板貼合車輛側面,與壓車器共同確保車輛在翻轉時的穩定性。

驅動機構:
驅動機構是高位翻車機的動力來源,通常采用液壓驅動或電動驅動方式。
液壓驅動具有傳動平穩、力矩大、易于控制等優點,適用于需要大負載和J確控制的場合。
驅動機構通過驅動轉臂的轉動,實現礦車的翻轉和復位動作。
二、輔助組件
阻車器:
阻車器是高位翻車機的重要安全裝置,用于防止礦車在翻轉過程中滑動或脫軌。
它通常由汽缸、阻爪、彈簧等部件組成,通過汽缸的往復運動實現阻爪的關閉和打開。
在進車前,阻車器關閉以固定礦車;在翻車完畢后,阻車器打開以允許空車皮推出。
液壓系統:
液壓系統是高位翻車機液壓驅動方式的核心部件,包括液壓站、油泵、壓力閥、油管等。
液壓站為壓車器、靠車板等動作提供動力,確保翻轉過程的平穩和可靠。
液壓系統需進行壓力調試和連續運行溫度監測,以確保系統的正常運行和安全性。
電控操作臺:
電控操作臺是高位翻車機的控制Z心,用于監控和操作設備的運行。
它通常配備有各種信號、儀表的指示窗口,可以實時顯示設備的運行狀態和參數。
操作人員可以通過電控操作臺輕松控制翻車機的啟動、停止、翻轉等動作。
